Druckluft-Membrantrockner DRYPOINT M Typ DM 08 G29 RB
DRYPOINT M ist ideal für die Drucklufttrocknung von Volumenströmen zwischen 3 und 2000 l/min im Druckbereich bis 12,5 bar. Durch Parallelschaltung von Modulen können auch größere Druckluftmengen getrocknet werden. Durch ein breites Produktprogramm mit unterschiedlichen Spüllufteinstellungen ist nahezu jeder Trocknungsgrad erreichbar und es entstehen anwendungsspezifische Vorteile. Die erreichbare DTP-Absenkung ist abhängig von Volumenstrom, Druck und Eintritts-Drucktaupunkt der Druckluft und liegt entsprechend des gewählten DRYPOINT M-Typs zwischen 20 und 55 Kelvin. Vorteile bewährtes Verfahren höchster Zuverlässigkeit und Funktionssicherheit sofortige Verfügbarkeit trockener Druckluft, auch bei diskontinuierlicher Arbeitsweise geringer Spülluftbedarf, Drucklufttrocknung auf den Anwendungsfall einstellbar kompakt und robust, geringer Platzbedarf durch geringe Bauhöhe Druckluftein- und Austritt auf einer Ebene (Filterversion), einfach mit CLEARPOINT- Filtern kombinierbar wartungs- und verschleißfrei, da keine beweglichen Teile keine Reduzierung des Sauerstoffanteils, daher auch für Atemluftaufbereitung geeignet kein elektrischer Anschluss, auch für Ex-Bereiche geeignet lange Lebensdauer bei Verwendung von CLEARPOINT-Filtern umweltfreundlich, kommt ohne FCKW / FKW-haltige Kältemittel oder Adsorptionsmittel aus Technische Daten Membranwerkstoff Polyamin auf Polyethersulfon Vergussmaterial Polyurethan Kernrohr Aluminium Gehäuse AI-GK anox. bzw. Aluminium Düse Messing O-Ringe NBR Einbaulage beliebig Temp. Druckluft/Umgebung +2 bis + 60 °C Betriebsdruck 4 bis 12,5 bar Geräuschpegel << 45 dB(A), kein Expansionsknall Erforderlicher Feinfilter 1 µm Druckverlust 0,1 - 0,3 bar² Gewicht 0,49 kg Leistungs-Korrekturfaktoren für andere Drücke Druck (bar) 4 5 6 7 8 9 10 11 12 Faktor 0,39 0,56 0,77 1,0 1,19 1,4 1,61 1,84 2,07
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 40 G61CA-N
DRYPOINTDM 40 G61 CA-N+35°C auf +15°C(+5°C auf -7°C)1650+35°C auf +3°C(+5°C auf -17°C)1125+35°C auf -10°C(+5°C auf -26°C)860+35°C auf -10°C(+5°C auf -33°C)740Spülluft (l/min)180Höhe (mm)795Breite ges. (mm)146C (mm)48Breite körper(mm)125G (mm)1 1/2"Gewicht (kg)9,1Bestell-Nr.BE-4010126
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 20 G60CA-N
DRYPOINTDM 20 G67 CA-N+35°C auf +15°C(+5°C auf -7°C)1050+35°C auf +3°C(+5°C auf -17°C)765+35°C auf -10°C(+5°C auf -26°C)590+35°C auf -10°C(+5°C auf -33°C)505Spülluft (l/min)120Höhe (mm)695Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)4,1Bestell-Nr.BE-4007615
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 10 G34CA-V215 inkl. Filter und Spülluftabsperrung
DRYPOINT ® M Plus: mit integriertem Filter und Spülluftabsperrung: DRYPOINT DM 10 G34 CA-V21S +35°C auf +15°C (+5°C auf -7°C) 270 +35°C auf +3°C (+5°C auf -17°C) 181 +35°C auf -10°C (+5°C auf -26°C) 139 +35°C auf -10°C (+5°C auf -33°C) 120 Spülluft (l/min) 30 Höhe (mm) 442 Breite ges. (mm) 60 C (mm) 17 Breite körper(mm) 60 G (Zoll) 1/2" Gewicht (kg) 1,85 Bestell-Nr. 4023704

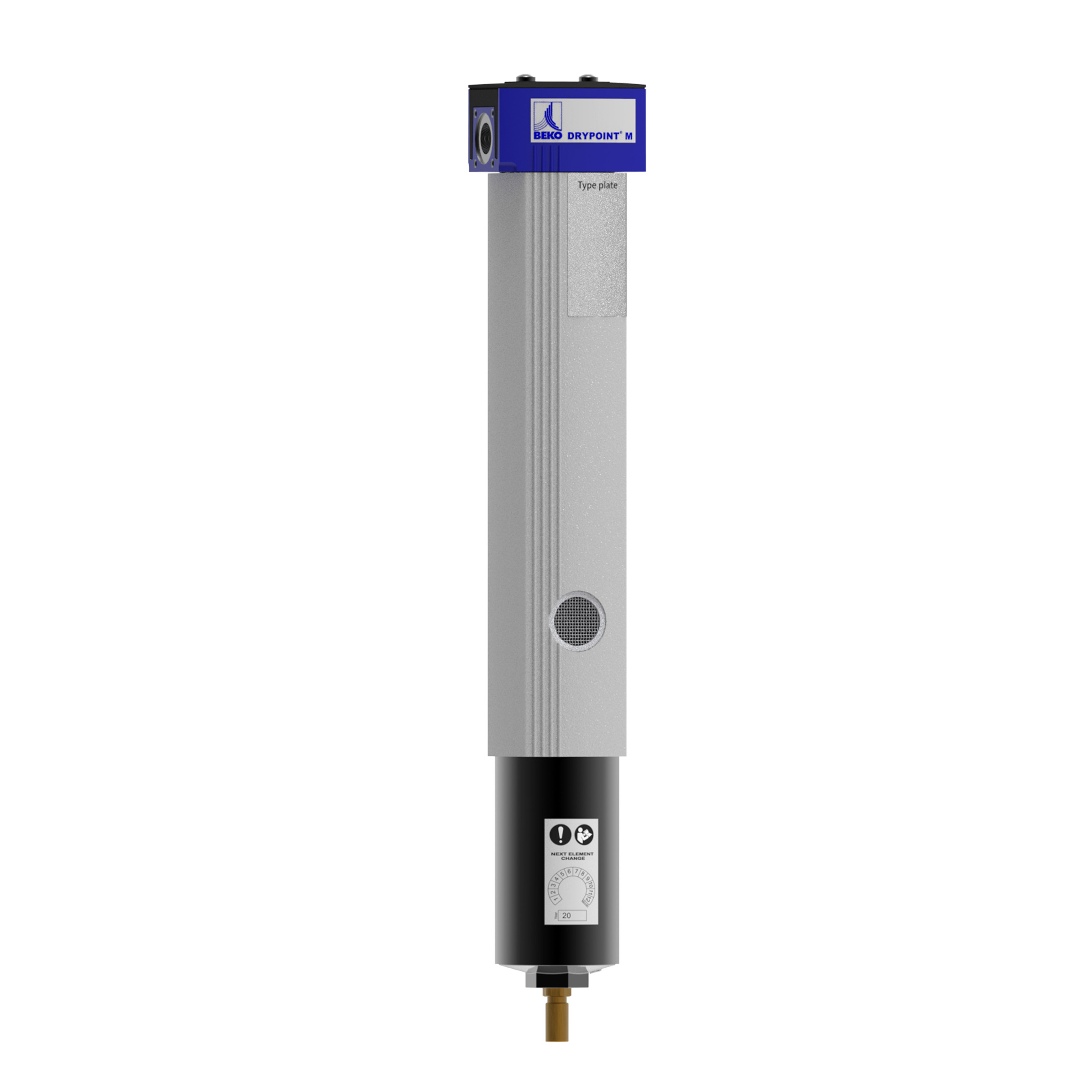

Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 10 G34CA-N
DRYPOINTDM 10 G34 CA-N+35°C auf +15°C(+5°C auf -7°C)270+35°C auf +3°C(+5°C auf -17°C)181+35°C auf -10°C(+5°C auf -26°C)139+35°C auf -10°C(+5°C auf -33°C)120Spülluft (l/min)30Höhe (mm)435Breite ges. (mm)75C (mm)28Breite körper(mm)60G (mm)3/8"Gewicht (kg)1,85Bestell-Nr.BE-4013781
Druckluft-Membrantrockner DRYPOINT M Typ DM 08-14RA
DRYPOINTDM 08 G14 RA+35°C auf +15°C(+5°C auf -7°C)50+35°C auf +3°C(+5°C auf -17°C)32+35°C auf -10°C(+5°C auf -26°C)23+35°C auf -10°C(+5°C auf -33°C)19Spülluft (l/min)5Rohrversion Länge(mm)140Breite ges. (mm)-C (mm)-Rohrversion Breite(mm)45Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)0,27Bestell-Nr.BE-4005169
Druckluft-Membrantrockner DRYPOINT Membrantrockner 08-29A DM08G29RA
DRYPOINT DM08G29RA +35°C auf +15°C (+5°C auf -7°C) 200 +35°C auf +3°C (+5°C auf -17°C) 133 +35°C auf -10°C (+5°C auf -26°C) 99 +35°C auf -10°C (+5°C auf -33°C) 84 Spülluft (l/min) 20 Rohrversion Länge(mm) 290 Breite ges. (mm) - C (mm) - Rohrversion Breite(mm) 45 Ein/Ausgans-Gewinde (mm) 1/4" Gewicht (kg) 0,49 Bestell-Nr. BE-4005317
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 08 G28KA-N
DRYPOINTDM 08 G28 KA-N+35°C auf +15°C(+5°C auf -7°C)150+35°C auf +3°C(+5°C auf -17°C)100+35°C auf -10°C(+5°C auf -26°C)74+35°C auf -10°C(+5°C auf -33°C)63Spülluft (l/min)15Höhe (mm)355Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,94Bestell-Nr.BE-4007624
Druckluft-Membrantrockner DRYPOINT M Typ DFDR08G24KA
DRYPOINTDFDR 08 G24 KA+35°C auf +15°C(+5°C auf -7°C)100+35°C auf +3°C(+5°C auf -17°C)66+35°C auf -10°C(+5°C auf -26°C)49+35°C auf -10°C(+5°C auf -33°C)42Spülluft (l/min)10Rohrversion Länge(mm)240Breite ges. (mm)140C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)1,43Bestell-Nr.BE-4010380
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 20 G67CA-N
DRYPOINTDM 20 G67 CA-N+35°C auf +15°C(+5°C auf -7°C)1350+35°C auf +3°C(+5°C auf -17°C)910+35°C auf -10°C(+5°C auf -26°C)700+35°C auf -10°C(+5°C auf -33°C)605Spülluft (l/min)150Höhe (mm)765Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)4,4Bestell-Nr.BE-4009210

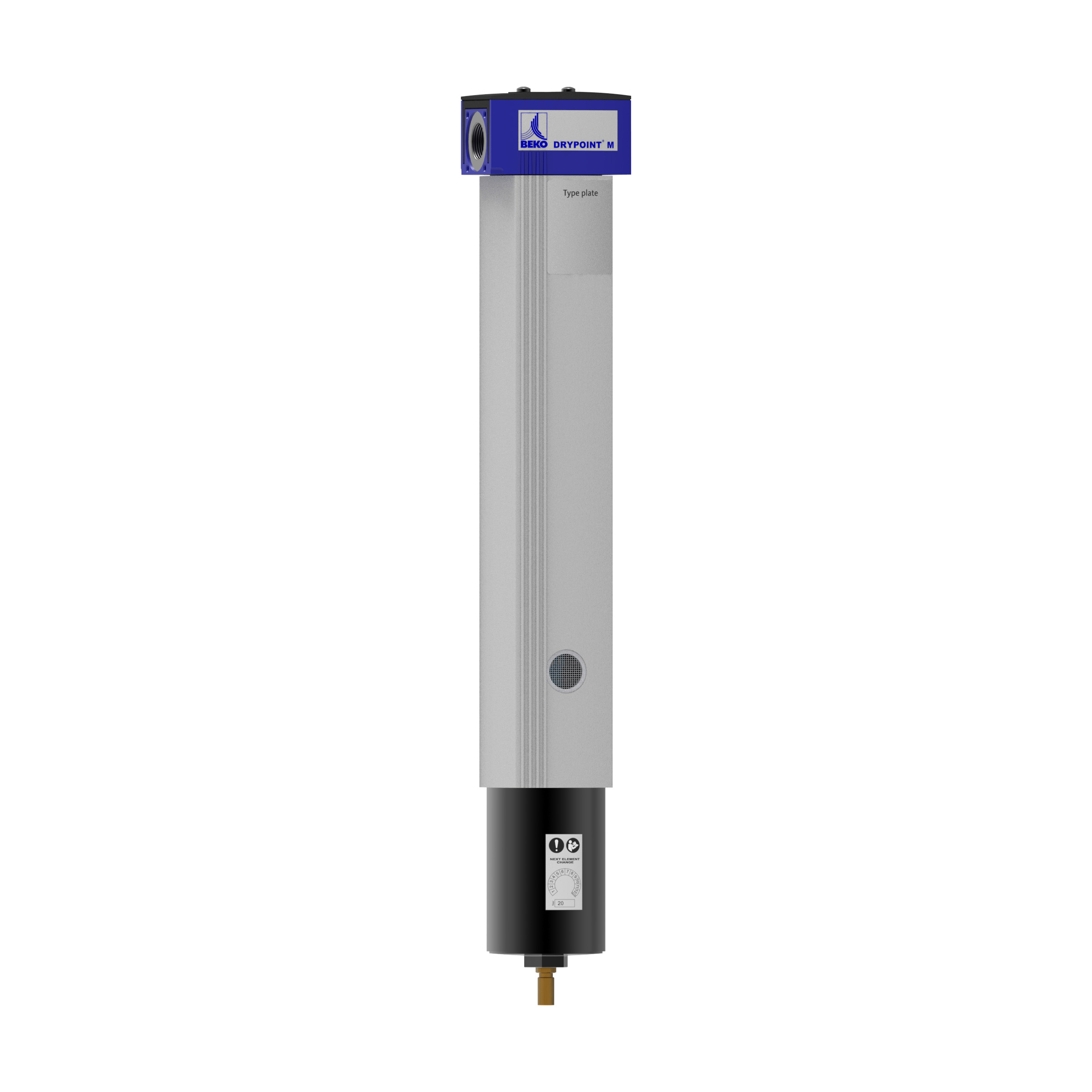

Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 20 G48CA-N
DRYPOINTDM 20 G48 CA-N+35°C auf +15°C(+5°C auf -7°C)600+35°C auf +3°C(+5°C auf -17°C)399+35°C auf -10°C(+5°C auf -26°C)297+35°C auf -10°C(+5°C auf -33°C)253Spülluft (l/min)60Höhe (mm)575Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)3,5Bestell-Nr.BE-4007606
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 08 G19KA-N
DRYPOINTDM 08 G19 KA-N+35°C auf +15°C(+5°C auf -7°C)50+35°C auf +3°C(+5°C auf -17°C)32+35°C auf -10°C(+5°C auf -26°C)23+35°C auf -10°C(+5°C auf -33°C)19Spülluft (l/min)5Höhe (mm)265Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,79Bestell-Nr.BE-4007620
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 10 G41CA-N
DRYPOINTDM 10 G34 CA-N+35°C auf +15°C(+5°C auf -7°C)270+35°C auf +3°C(+5°C auf -17°C)181+35°C auf -10°C(+5°C auf -26°C)139+35°C auf -10°C(+5°C auf -33°C)120Spülluft (l/min)30Höhe (mm)435Breite ges. (mm)75C (mm)28Breite körper(mm)60G (mm)3/8"Gewicht (kg)2,1Bestell-Nr.BE-4007605
Druckluft-Membrantrockner DRYPOINT M Typ DFDR08G19KA
DRYPOINTDFDR 08 G19 KA+35°C auf +15°C(+5°C auf -7°C)50+35°C auf +3°C(+5°C auf -17°C)32+35°C auf -10°C(+5°C auf -26°C)23+35°C auf -10°C(+5°C auf -33°C)19Spülluft (l/min)5Rohrversion Länge(mm)190Breite ges. (mm)140C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)1,35Bestell-Nr.BE-4010862
Druckluft-Membrantrockner DRYPOINT M Typ DM 08-19RA
DRYPOINTDM 08 G19 RA+35°C auf +15°C(+5°C auf -7°C)100+35°C auf +3°C(+5°C auf -17°C)66+35°C auf -10°C(+5°C auf -26°C)49+35°C auf -10°C(+5°C auf -33°C)42Spülluft (l/min)10Rohrversion Länge(mm)190Breite ges. (mm)-C (mm)-Rohrversion Breite(mm)45Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)0,35Bestell-Nr.BE-4005315
Druckluft-Membrantrockner DRYPOINT M Typ DFDR10G19KA
DRYPOINTDFDR 10 G34 KA+35°C auf +15°C(+5°C auf -7°C)270+35°C auf +3°C(+5°C auf -17°C)181+35°C auf -10°C(+5°C auf -26°C)139+35°C auf -10°C(+5°C auf -33°C)120Spülluft (l/min)30Rohrversion Länge(mm)340Breite ges. (mm)175C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)2,9Bestell-Nr.BE-4014107
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 40 G75CA-N
DRYPOINTDM 40 G75 CA-N+35°C auf +15°C(+5°C auf -7°C)2450+35°C auf +3°C(+5°C auf -17°C)1690+35°C auf -10°C(+5°C auf -26°C)1290+35°C auf -10°C(+5°C auf -33°C)1110Spülluft (l/min)270Höhe (mm)935Breite ges. (mm)146C (mm)48Breite körper(mm)125G (mm)1 1/2"Gewicht (kg)10,2Bestell-Nr.BE-4011680
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 08 G34KA-N
DRYPOINTDM 08 G34 KA-N+35°C auf +15°C(+5°C auf -7°C)200+35°C auf +3°C(+5°C auf -17°C)133+35°C auf -10°C(+5°C auf -26°C)99+35°C auf -10°C(+5°C auf -33°C)84Spülluft (l/min)20Höhe (mm)415Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)1,03Bestell-Nr.BE-4007626
Druckluft-Membrantrockner DRYPOINT M Typ DFDR10G41KA
DRYPOINTDFDR 10 G41 KA+35°C auf +15°C(+5°C auf -7°C)300+35°C auf +3°C(+5°C auf -17°C)199+35°C auf -10°C(+5°C auf -26°C)149+35°C auf -10°C(+5°C auf -33°C)127Spülluft (l/min)30Rohrversion Länge(mm)410Breite ges. (mm)175C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)3,1Bestell-Nr.BE-4014108
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 10 G47CA-N
DRYPOINTDM 10 G47 CA-N+35°C auf +15°C(+5°C auf -7°C)400+35°C auf +3°C(+5°C auf -17°C)266+35°C auf -10°C(+5°C auf -26°C)198+35°C auf -10°C(+5°C auf -33°C)169Spülluft (l/min)40Höhe (mm)565Breite ges. (mm)75C (mm)28Breite körper(mm)60G (mm)3/8"Gewicht (kg)2,3Bestell-Nr.BE-4007613
Druckluft-Membrantrockner DRYPOINT M Typ DM 08-23RA
DRYPOINTDM 08 G23 RA+35°C auf +15°C(+5°C auf -7°C)150+35°C auf +3°C(+5°C auf -17°C)100+35°C auf -10°C(+5°C auf -26°C)74+35°C auf -10°C(+5°C auf -33°C)63Spülluft (l/min)15Rohrversion Länge(mm)230Breite ges. (mm)-C (mm)-Rohrversion Breite(mm)45Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)0,41Bestell-Nr.BE-4005316
Druckluft-Membrantrockner DRYPOINT M PLUS Typ DM 08 G24KA-N
DRYPOINTDM 08 G24 KA-N+35°C auf +15°C(+5°C auf -7°C)100+35°C auf +3°C(+5°C auf -17°C)66+35°C auf -10°C(+5°C auf -26°C)49+35°C auf -10°C(+5°C auf -33°C)42Spülluft (l/min)10Höhe (mm)315Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,87Bestell-Nr.BE- 4007622
Druckluft-Membrantrockner DRYPOINT M Typ DFDR10G47KA
DRYPOINTDFDR 10 G47 KA +35°C auf +15°C(+5°C auf -7°C)400+35°C auf +3°C(+5°C auf -17°C)266+35°C auf -10°C(+5°C auf -26°C)198+35°C auf -10°C(+5°C auf -33°C)169Spülluft (l/min)40Rohrversion Länge(mm)470Breite ges. (mm)175C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)3,3Bestell-Nr.BE-4014109
Druckluft-Membrantrockner DRYPOINT M Typ DFDR08G28KA
DRYPOINTDFDR 08 G28 KA+35°C auf +15°C(+5°C auf -7°C)150+35°C auf +3°C(+5°C auf -17°C)100+35°C auf -10°C(+5°C auf -26°C)74+35°C auf -10°C(+5°C auf -33°C)63Spülluft (l/min)15Rohrversion Länge(mm)280Breite ges. (mm)140C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)1,5Bestell-Nr.BE-4011206
